VHJ型混合机概述: 本机适用于制药、化工、食品的干粉状、颗粒装物料的混合。 该机混料筒结构独特,混合均匀,效率高,不积料。整机结构简单,操作容易。外表面和物料接触部分均采用优质不锈钢制造,造型美观,维护、清洗方便。
要求原理与结构: 本机一端装有电机与减速机,电机功率通过皮带传给减速机,减速机再通过联国器传给V型桶。使V型桶连续运转,带动桶内物料在桶内上、下、左、右进行混合 V型混合机系列产品为V型高效不对称混合机,它适用于化工、食品、医药、饲料、陶瓷、冶金等行业的粉料或颗料状物料的混和。该机结构合理、简单、操作密闭,进出料方便,(人工或真空加料)筒体采用不锈钢材料制作,便于清洗,是企业的基础设备之一。
VHJ型混合机使用及保养: 1、安装:将机械放置平稳,装好机脚,垫平,使机械能运转自如。 2、使用前先将须加油处加好油,然后进行空载运转,检查各紧固件是否松动,电气是否正常,机械是否运转正常,如有异常,进行整修和调试。 3、将加料口转至上面,打开加料盖进行加料,加料量不可超过规定容积,然后关紧加料盖,开动机器进行运转,途中如发现异常,必须停机检查。 4、下班后或更换品种必须将料斗内、外冲洗干净。
工作原理动态演示图:

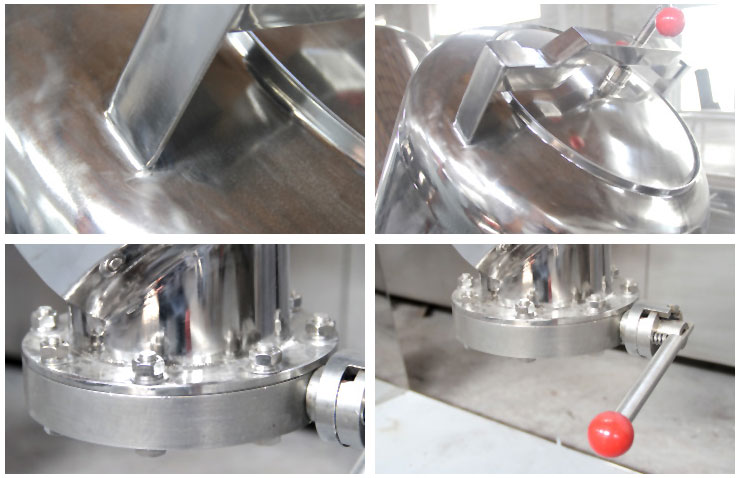

混合机细节部分:
技术参数:
型号 |
VHJ-0.18 |
VHJ-0.3 |
VHJ-0.5 |
VHJ-1.0 |
VHJ-1.5 |
VHJ-2.0 |
VHJ-2.5 |
VHJ-4.0 |
生产能力Kg/h |
40 |
80 |
100 |
200 |
300 |
400 |
400 |
800 |
真空泵型号 |
W2 |
W2 |
W3 |
W3 |
W3 |
W4 |
W4 |
W5 |
进料时间min |
4-6 |
6-10 |
混合时间min |
4-8 |
6-10 |
6-10 |
6-10 |
6-10 |
6-10 |
6-10 |
6-10 |
容积m3 |
0.16 |
0.3 |
0.5 |
1.0 |
1.5 |
2 |
2.5 |
4 |
筒体转速r/min |
12 |
12 |
10 |
10 |
10 |
10 |
10 |
8 |
电机功率Kw |
1.1 |
1.1 |
2.2 |
4 |
4 |
7.5 |
7.5 |
11 |
外型尺寸 长×宽×高mm |
1780× 650 ×1750 |
1800× 650 ×1850 |
2500× 1220 ×2420 |
2975× 1600 ×3000 |
3190× 1600 ×3000 |
3800× 1900 ×3310 |
3990× 1990 ×3790 |
4945× 2200 ×4230 |
回转总高度 |
1750 |
1850 |
2450 |
3000 |
3100 |
3700 |
3790 |
4160 |
重量Kg |
280 |
320 |
550 |
950 |
1020 |
2000 |
2040 |
2800 |
*具体尺寸以实物为准
V型混合机配置表:
序号 |
名 称 |
规格型号 |
数量 |
供货厂家 |
1 |
料筒材料 |
3042B |
1套 |
张 浦 |
2 |
机架材料 |
槽钢 |
1套 |
南京康华物资公司 |
3 |
外包板材料 |
3042B |
1套 |
张 浦 |
4 |
出料口 |
Dg150不锈钢密封蝶阀 |
1只 |
无锡张泾阀门厂 |
5 |
减速机 |
BW系列 |
1只 |
浙江萧山 |
6 |
传动电机 |
4Kw |
1只 |
南京电机厂 |
7 |
轴 承 |
6210 |
1套 |
哈尔滨 |
8 |
传动轴 |
A3 |
1套 |
南京新力物资公司 |
9 |
交流接触器 |
3TB40/220V |
1只 |
苏州西门子 |
10 |
热过载 |
3UA59/380V |
1只 |
苏州西门子 |
11 |
数显时间断电器 |
TS145/220V 999min |
1只 |
苏州西门子 |
12 |
高分断断路器 |
4P 40A |
1只 |
苏州西门子 |
13 |
按钮开关 |
LY3 |
1套 |
苏州西门子 |
14 |
指示灯 |
AD16 |
1套 |
苏州西门子 |
V型混合机详细配置表:
序号 |
材料名称 |
材料规格 |
材料质量 |
数量(张) |
1 |
料筒板 |
δ2.5×4×8 |
不锈钢板 |
2×1239.32 |
2 |
机架外包板 |
δ1.5×3×6 |
不锈钢板 |
2×499.59 |
3 |
机架 |
10#槽钢 |
A3 |
3支×260 |
4 |
传动件 |
|
|
1套 |
5 |
传动电机 |
3Kwp4 |
|
1台 |
6 |
减速机 |
WP125 |
|
1台 |
7 |
轴承 |
1210 |
|
2套×136 |
8 |
蝶阀 |
150mm |
|
1套 |
9 |
人孔 |
400 mm |
不锈钢 |
1套 |
10 |
蝶型封头 |
800 mm |
不锈钢 |
2件×1260 |
11 |
补材 |
|
|
1台 |
12 |
耗材 |
|
|
1台 | 制作技术要求: 1、混合料筒为两个不对称的圆筒,材料为3042Bδ2.0mm优质不锈钢板圈圆密焊成型,V型混合筒体的两端采用椭圆形封头,在两只封头上均装置进料口,更利于物料混合完毕后对筒体的清洗。内外壁均经精密打磨、抛光处理,具有表面光滑,无死角,出料彻底、易清洗等特点。 2、传动轴由传动半轴组成,安装前用同心棒将轴套固定好焊接在筒壁上,并有δ5.0mm板加强,完毕后取出同心棒,轴孔密焊,无泄漏现象,料筒传动过程中,无抖动动,无偏心现象。 3、传动系统由电机、减速机、链轮、轴承、传动轴等部分组成,料筒转动速度速度为12~15转/分钟,工作过程中无噪音,运转平稳。 4、V型混合机的机架采用6#槽钢制作,焊接牢靠机架外包采用3042Bδ1.0mm不锈钢制作,表面平整,无划痕,无焊迹,转动支架电器控制的一侧为活动门,便于维修。 5、料筒的出料口安装Dg250不锈钢密封蝶阀,密封效果好,操作方便。 6、进料口为活动式盖板,采用杠杆压紧,密封采用食用硅橡胶密封条,无污染,操作方便,出料和进料口均能打开清洗设备。 7、控制方式:手动控制。 8、混合时间也可手动设定,采用数显时间继电器控制,混合时间根据混合的实际生产工艺的要求设定,降低了劳动强度,提高了生产效率。进、出料采用点动按钮,将V型筒体点动到合适的装料(或出料)位置,进、出物料。
